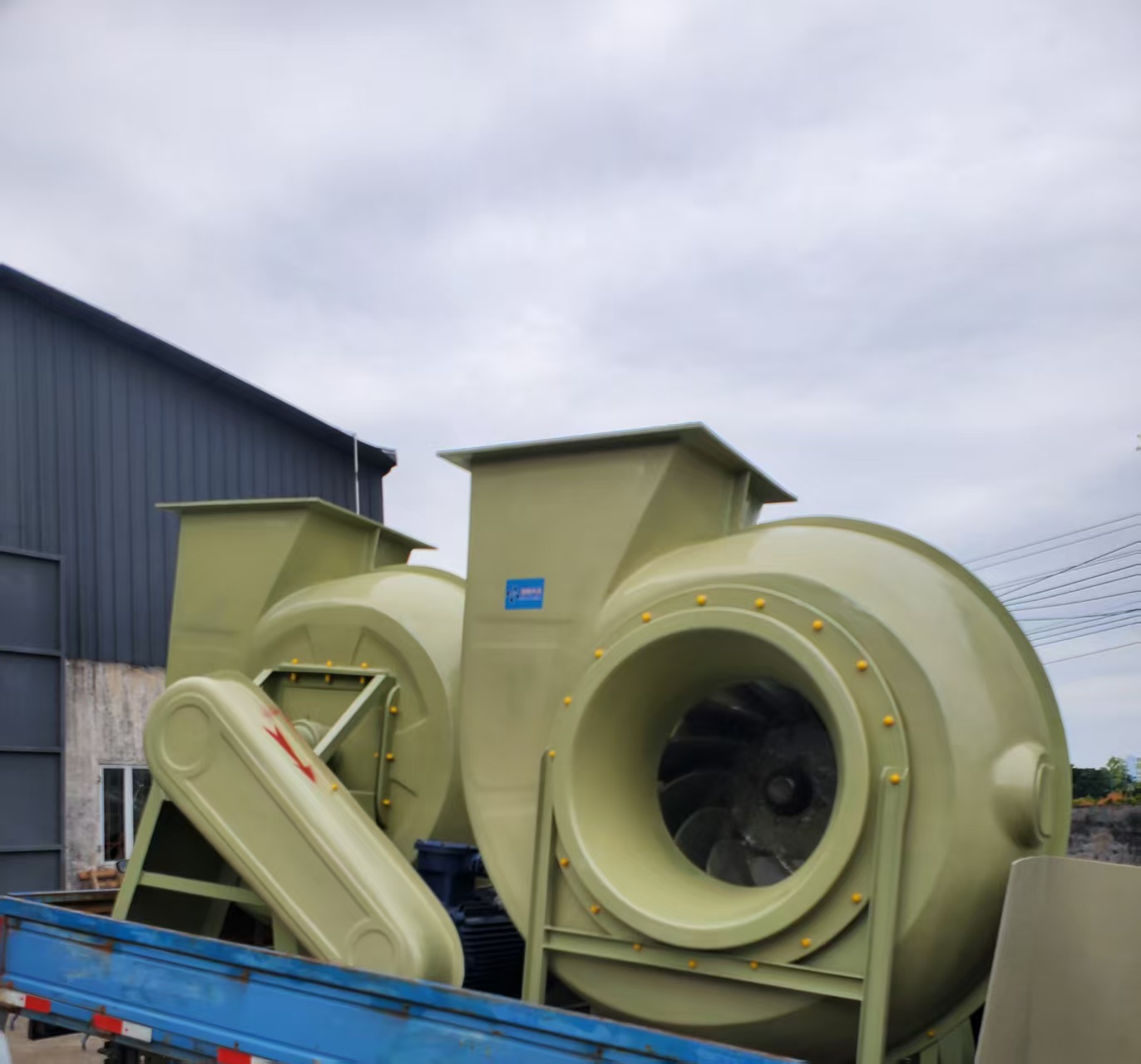

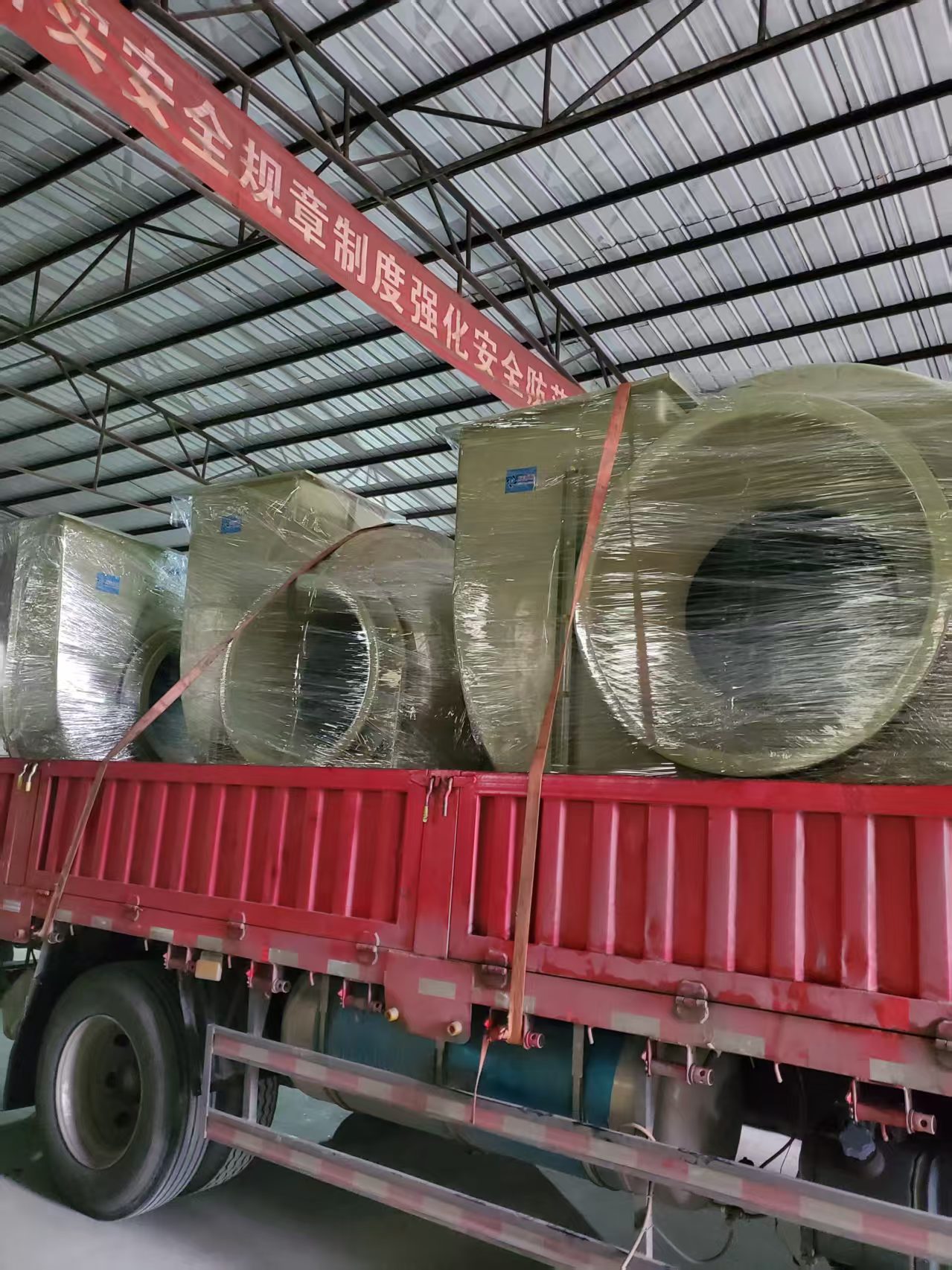

B/F4-72C系列玻璃钢离心风机
用途:
F4-72C型玻璃钢离心通风机是参照金属4-72C型通风机性参数而采用玻璃钢复合材质制作而成。
该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。所输送气体不允许含有粘性物质、所含
粉尘及硬质颗粒≤150mg/m3、气体温度≤80℃、相对湿度≤100％.该系列风机具有强度高、重量
轻、不易老化、耐腐蚀性能良好、噪音低、运转平稳等特点。是一种较为理想的通用型防腐风机。
该系列风机广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气
体的场所。
结构形式及特点：
1．F4-72C式风机主要由叶轮，机壳，电动机等组成。支架由型材制成和风筒连接。
（一）叶轮部：由叶片和叶毂组成，均采用玻璃钢制成。
（二）机壳部：由机壳，入风口组成，均采用玻璃钢制成。
（三）进风口部和机壳部：采用玻璃钢制成整体，于风机的侧面，与轴向平面为曲线形状，
有使气体顺利进入叶轮,且损失较小。
（四）电机部：采用防腐离心风机专用卧式电机，机身表面喷涂防腐漆。
2．该系列风机气动效率高，噪声低，防蚀性强。
3．适用的介质温度范围：-20℃-80℃，介质相对湿度≤100%,，含尘量≤100mg/m3。
参数：
机 号
Size(NO) |
功 率
Power(KW) |
转 速
Speed(r/min) |
流 量
volumeFlow(M3/h) |
全 压
TotalPressure(Pa) |
6C |
11 |
2000 |
10522~18418 |
2147~1380 |
7.5 |
1800 |
9497~16576 |
1736~1116 |
5.5 |
1600 |
8442~14737 |
1370~881 |
3.0 |
1250 |
6595~11500 |
835~537 |
2.2 |
1120 |
5909~10314 |
670~431 |
2.2 |
1000 |
4605~9209 |
534~344 |
1.5 |
900 |
4749~8288 |
432~278 |
7C |
15 |
1600 |
11698~23397 |
1890~1199 |
11 |
1450 |
10602~21204 |
1553~948 |
7.5 |
1250 |
9140~18279 |
1151~731 |
5.5 |
1120 |
8189~16378 |
924~586 |
4 |
1000 |
7312~14623 |
736~468 |
8C |
22 |
1600 |
17643~32435 |
2478~1816 |
11 |
1250 |
13643~25297 |
1507~1106 |
7.5 |
1120 |
17487~22666 |
1124~887 |
7.5 |
1000 |
15614~20237 |
895~707 |
5.5 |
900 |
14052~18213 |
725~572 |
3 |
800 |
18732~16190 |
615~452 |
2.2 |
710 |
7749~14368 |
485~356 |
10C |
30 |
1120 |
31237~43722 |
1902~1505 |
18.5 |
1000 |
27890~39038 |
1514~1199 |
15 |
900 |
25101~31535 |
1225~970 |
11 |
800 |
22312~31230 |
967~766 |
7.5 |
710 |
19802~27717 |
761~603 |
5.5 |
630 |
17571~24594 |
599~475 |
4 |
560 |
15618~21861 |
473~375 |
3 |
500 |
13945~19519 |
377~299 |
12C |
55 |
1000 |
48195~67457 |
1859~1729 |
45 |
1000 |
48795~60397 |
2185~1969 |
37 |
900 |
43375~60712 |
1767~1399 |
30 |
800 |
45391~53966 |
1321~1104 |
22 |
800 |
38556~41973 |
1395~1376 |
18.5 |
710 |
34218~47895 |
1097~869 |
15 |
630 |
30362~42489 |
863~684 |
11 |
560 |
31774~37776 |
646~540 |
7.5 |
560 |
26989~29381 |
682~673 |
7.5 |
500 |
24097~33728 |
543~430 |
5.5 |
450 |
25532~30356 |
417~348 |
4 |
450 |
21687~23610 |
440~434 |
F4-72C型玻璃钢离心风机安装尺寸:
机
号 | 进风口 | 出风口 | 外型尺寸 | 安装尺寸 | 地脚螺柱 | D1 | D2 | N-Md1 | B1 | B3 | B2 | B4 | E1 | E2 | E3 | E4 | L1 | L2 | 8-M1*L | 6C | 600 | 680 | 10-M8 | 420 | 570 | 480 | 620 | 650 | 460 | 730 | 1210 | 1450 | 1250 |
8-M12*350 | 7C | 700 | 780 | 12-M10 | 490 | 620 | 560 | 680 | 760 | 540 | 820 | 1400 | 1720 | 1350 | 8C | 800 | 960 | 12-M10 | 560 | 710 | 630 | 790 | 880 | 630 | 930 | 1630 | 2030 | 1480 | 10C | 970 | 1120 | 14-M12 | 710 | 870 | 800 | 960 | 1050 | 660 | 1080 | 1980 | 2400 | 1780 | 12C | 1150 | 1370 | 14-M12 | 850 | 990 | 970 | 1150 | 1200 | 800 | 1300 | 2200 | 2520 | 1620 |
|
一.风机安装使用注意事项
1、风机安装时，应先检查各零件连接是否牢固，转动是否灵活等，并要检查机壳内有无杂物。
2、风机与基础结合面、进出口风管连接时，应调整自然吻合，不得强行连接，绝不允许风管的重量集中在机壳上，以免机壳变形影响正常运转。风机进出口风管应用软管连接，并注意风机的水平位置。
3、安装后试拨叶轮转动，检查是否灵活，发现不妥之处应及时调整。
4、安装完毕，各部位正常后才能进行试运转。试运转过程中要严格控制电流，不能超过额定值。为防止电机因过载而烧毁，在风机启动和试运转时，必须在无荷载的情况下进行。如情况良好，逐步将阀门开启到规定工况。
二.风机维护工作制度
1、风机必须专人使用，专人维修。
2、风机不许带病运行。
3、定期清除风机内部的灰尘，特别是叶轮上的灰尘、污垢等杂质，以防止锈蚀和失衡。
4、风机维修必须强调首先断电停车。
5、除每次拆修后应更换润滑油外，正常情况下3-6月更换一次润滑油。
