F4-72A玻璃钢离心风机
    发布时间: 2019-02-26 09:51

该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。

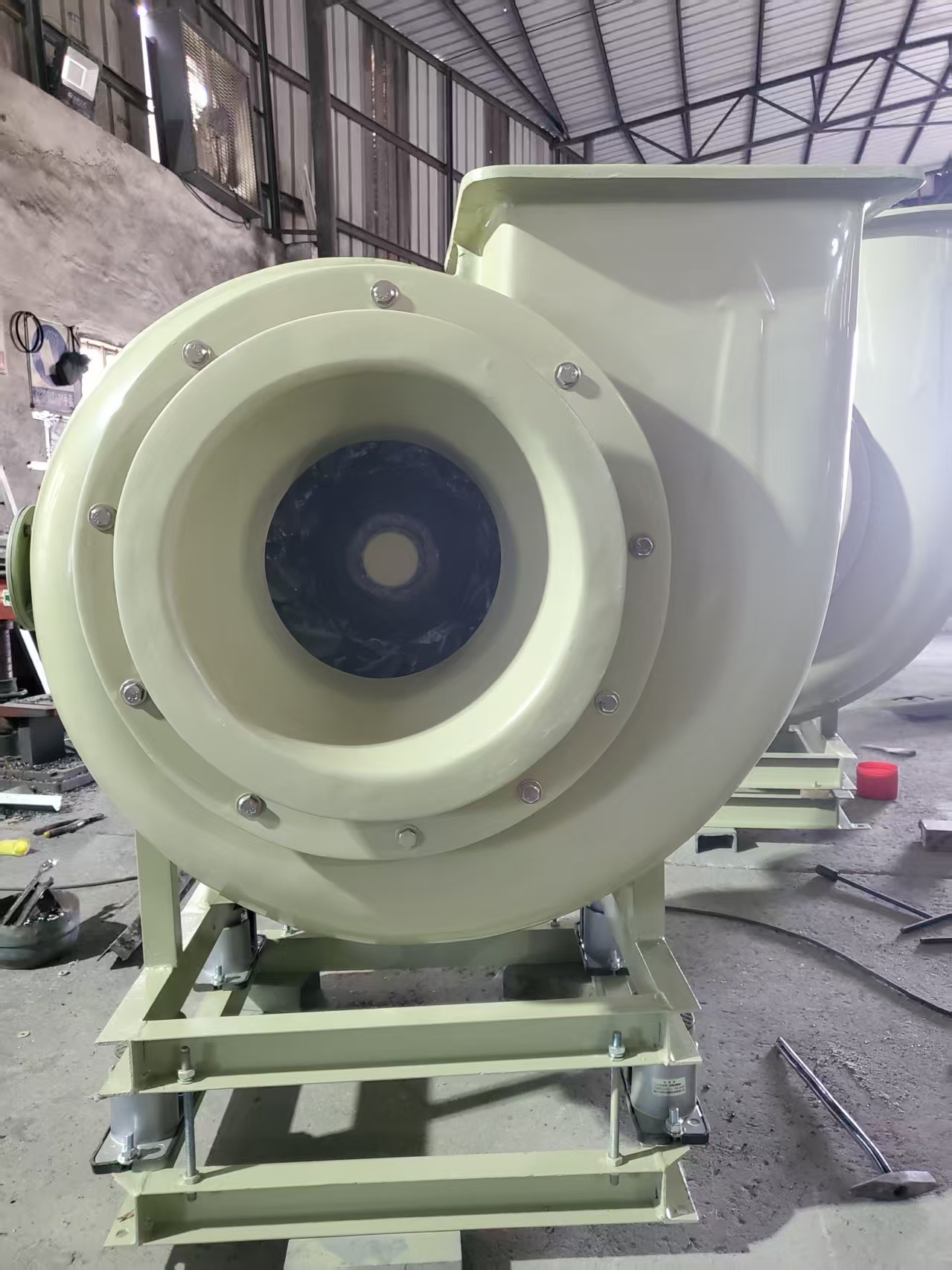

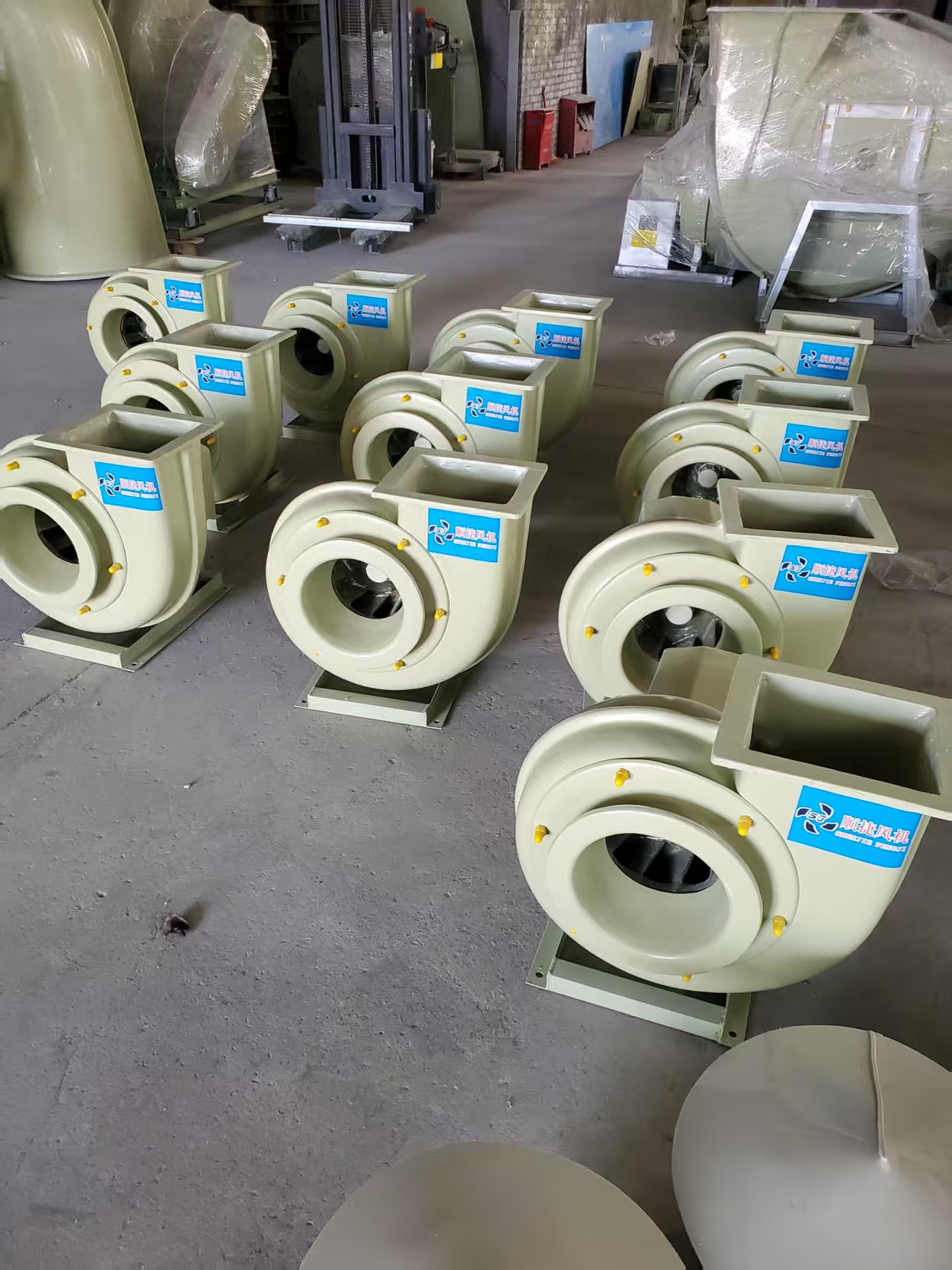

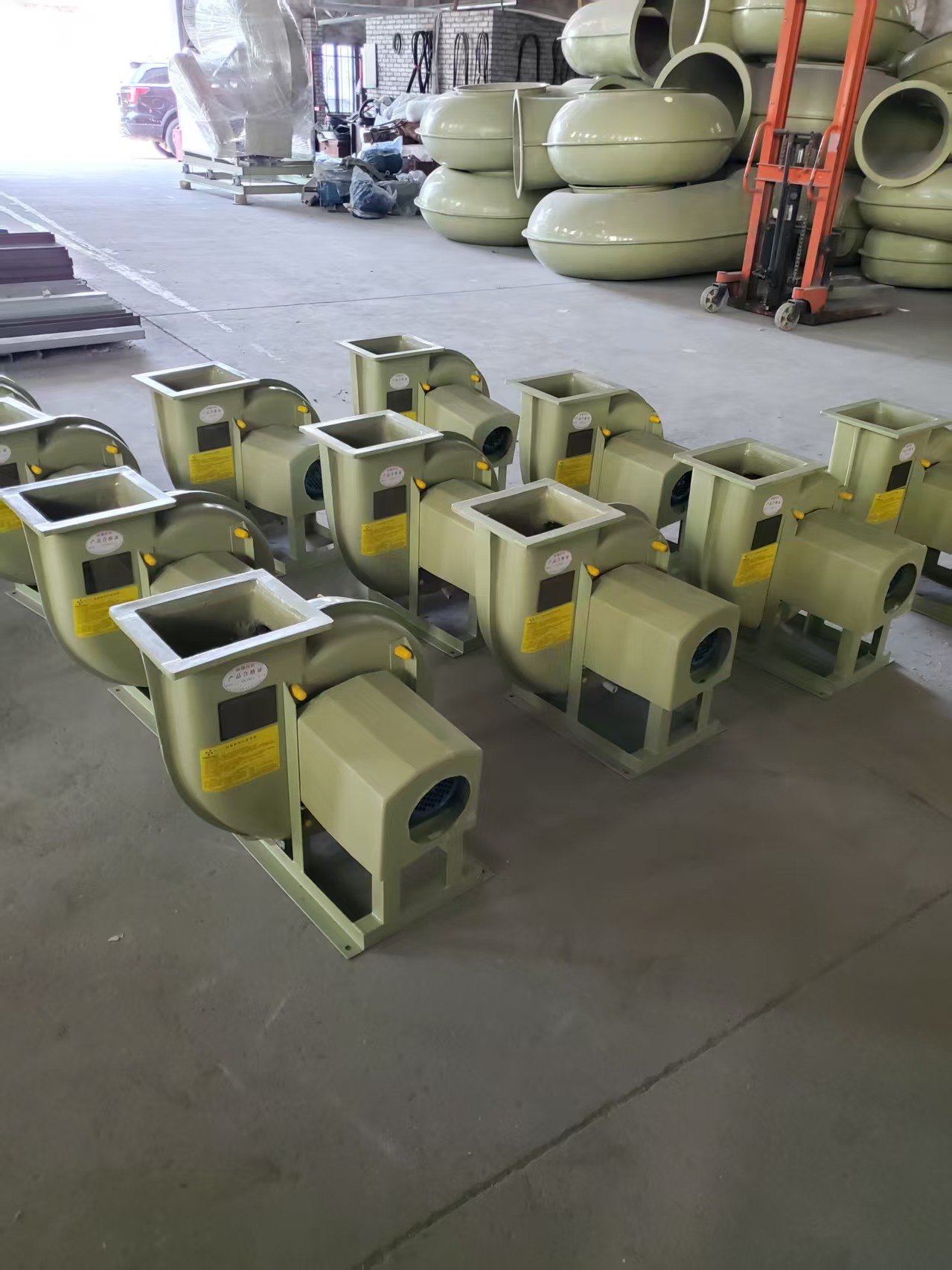

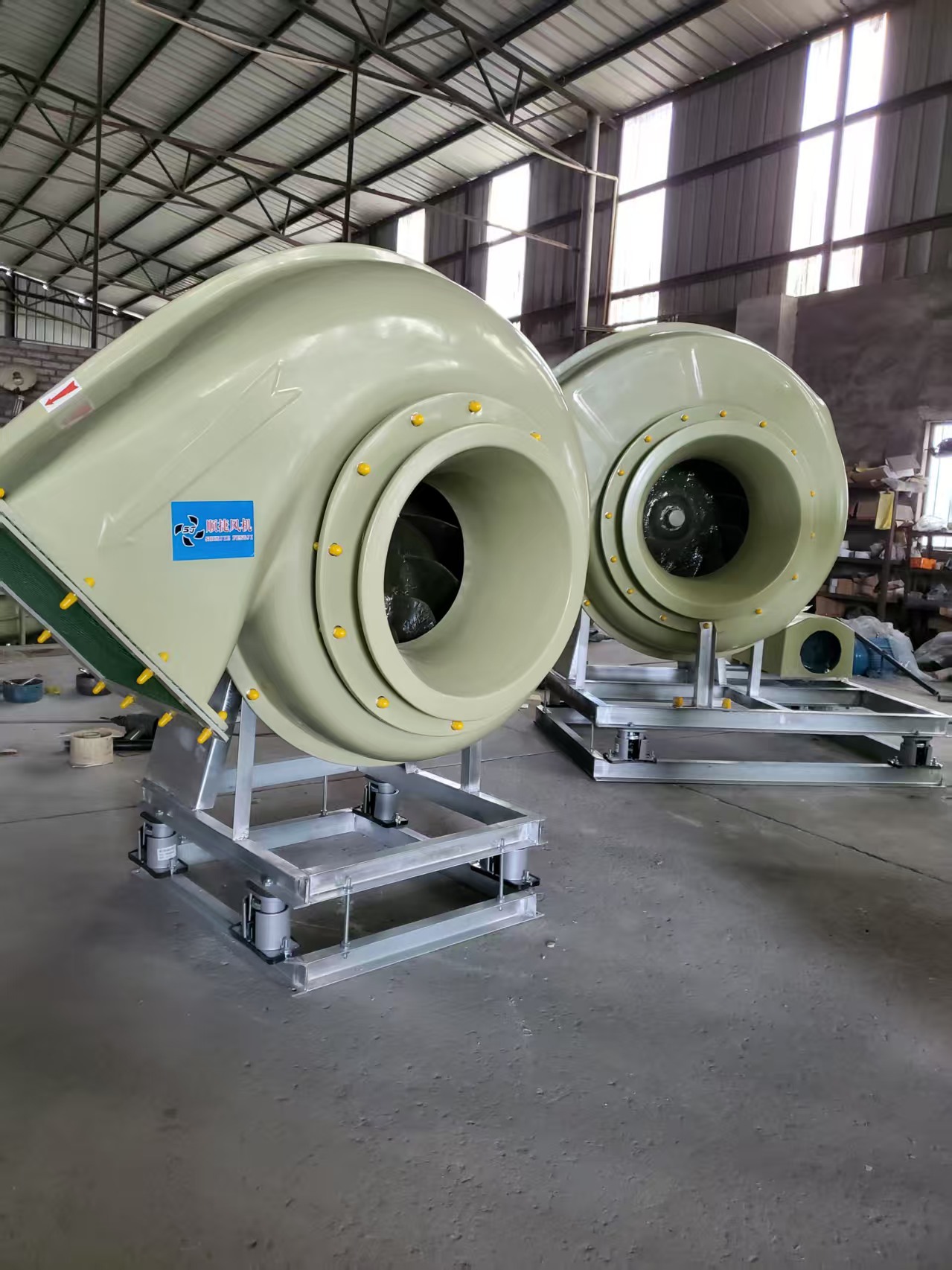

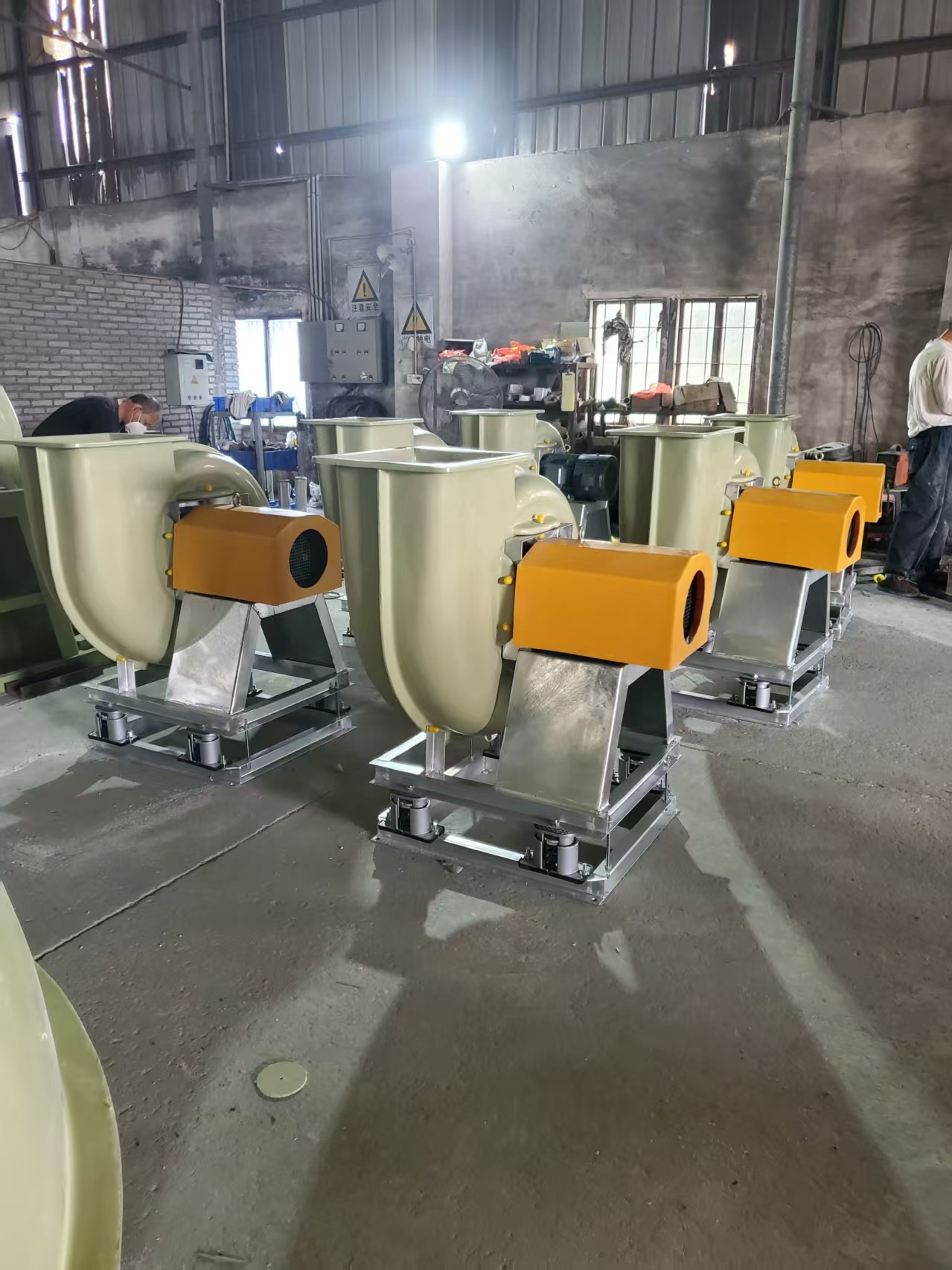

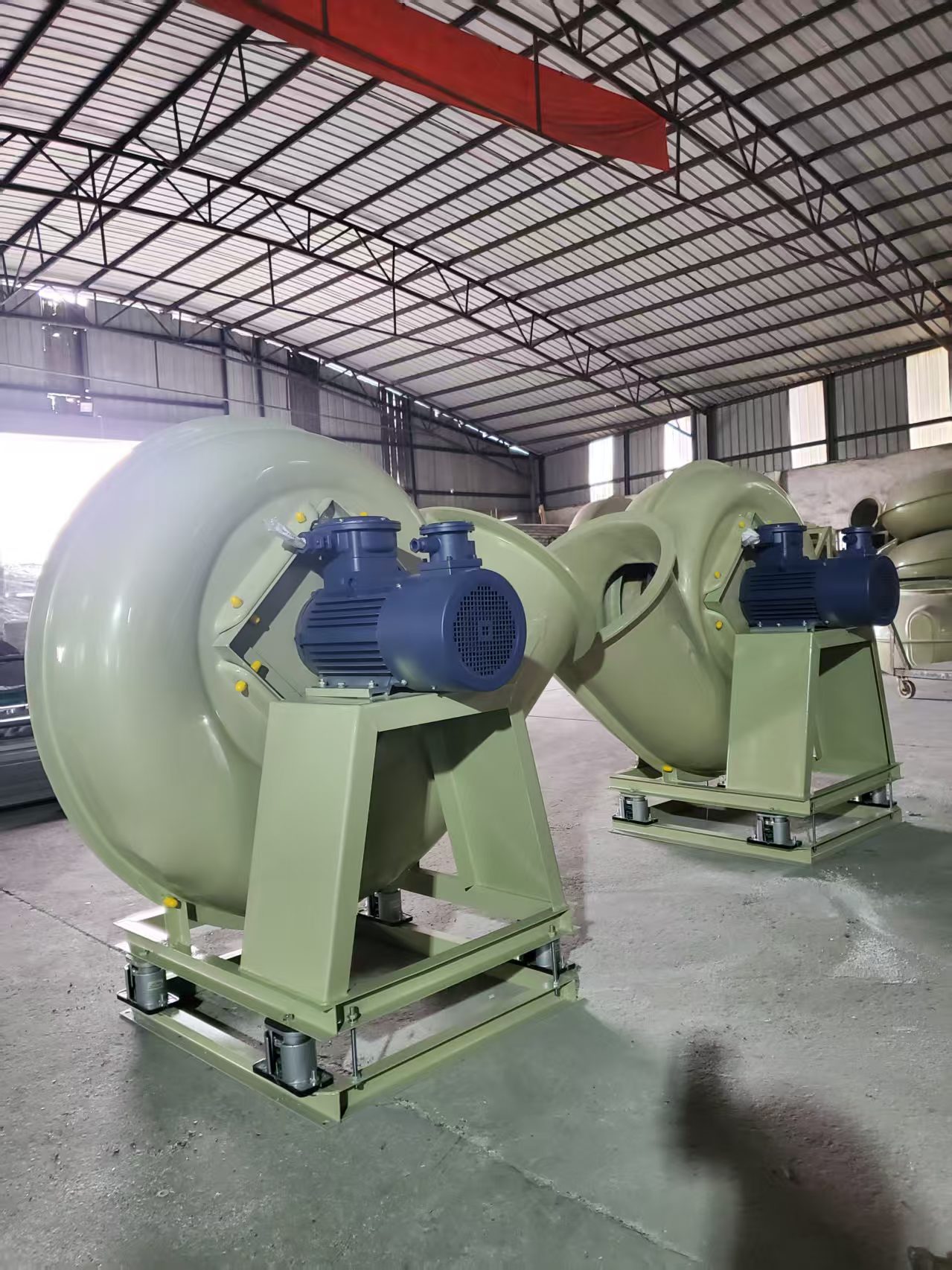

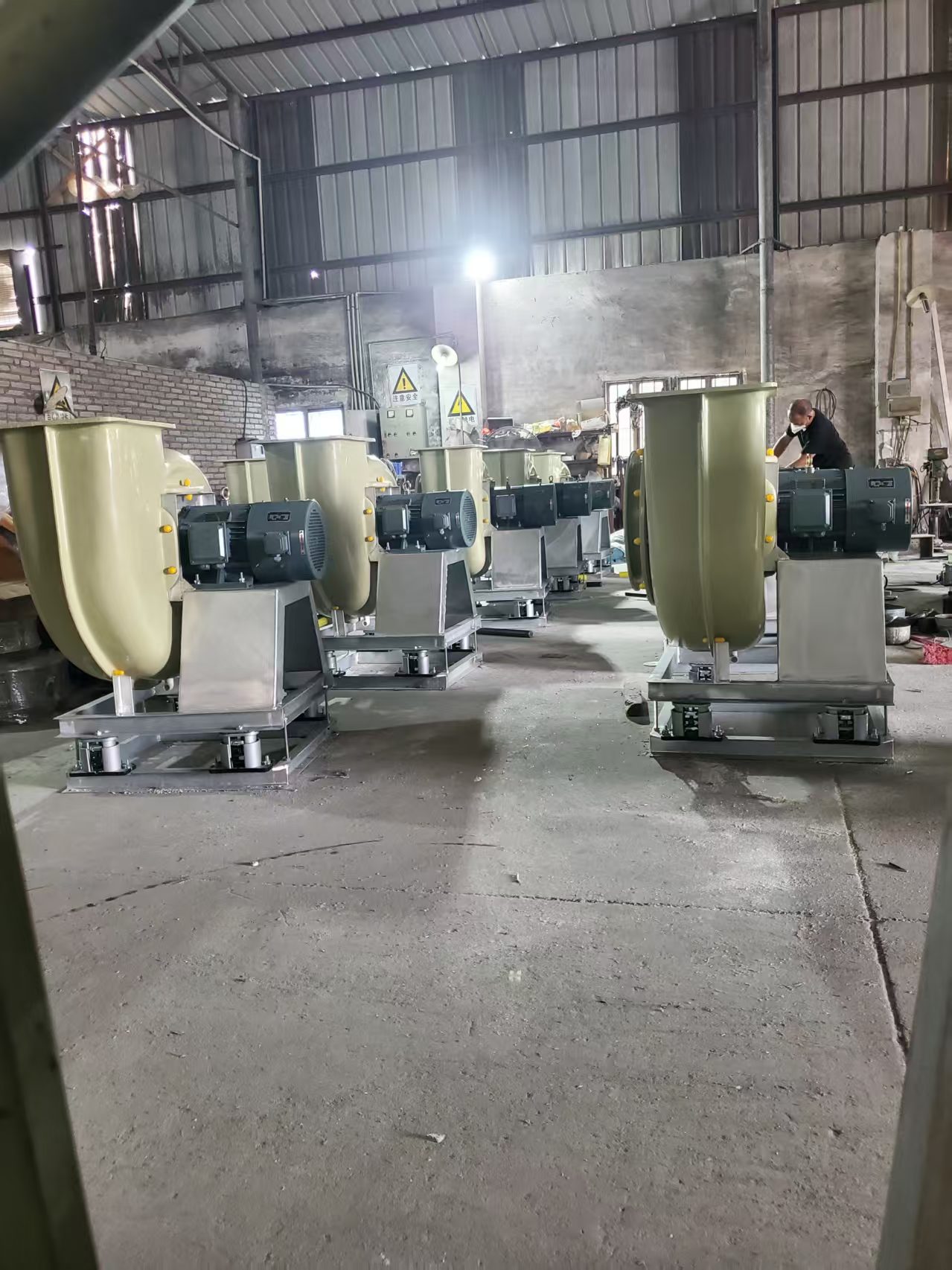

F4-72A玻璃钢离心风机

B/F4-72A系列玻璃钢离心风机

用途:
F4-72型玻璃钢离心通风机是参照金属4-72型通风机性参数而采用玻璃钢复合材质制作而成。该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤70℃、相对湿度≤100%.该系列风机具有强度高、重量轻、不易老化、耐腐蚀性能良好、噪音低、运转平稳等特点。是一种较为理想的通用型防腐耐酸碱风机。该系列风机广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。
结构形式及特点
1.F4-72A式风机主要由叶轮,机壳,电动机等组成。支架由型材制成和风筒连接。
(一)叶轮部:由叶片和叶毂组成,均采用玻璃钢制成。
(二)机壳部:由机壳,风口组成,均采用玻璃钢制成。
(三)进风口部和机壳部:采用玻璃钢制成整体,于风机的侧面,与轴向平面为曲线形状,
有使气体顺利进入叶轮,且损失较小。
(四)电机部:采用防腐离心风机专用卧式电机,机身表面喷涂防腐漆。
2.该系列风机气动效率高,噪声低,防腐蚀性强。
3.适用的介质温度范围:-20-70,介质相对湿度≤100%,,含尘量≤100mg/m3。

参数

机  号

Size(NO)

功  率

Power(KW)

转  速

Speed(r/min)

流  量

volumeFlow(M3/h)

全  压

TotalPressure(Pa)

2.8A

1.5

2900

1330~2450

950~588

3.2A

2.2

2900

1975~3640

1244~784

1.1

1450

991~1910

1313~196

3.6A

3.0

2900

2930~5408

1617~1068

1.1

1450

1470~2710

401~274

4A

5.5

2900

4020~7402

1999~1313

1.1

1450

2010~3710

499~333

4.5A

7.5

2900

5730~10580

2528~1666

1.1

1450

2860~5280

637~421

5A

2.2

1450

3977~7358

794~548

6A

4.0

1450

6840~12720

1136~784

1.5

960

4520~8370

499~343

7A

7.5

1450

10602~21204

1550~984

F4-72A型玻璃钢离心风机安装尺寸:
玻璃钢离心风机安装尺寸




进风口

出风口

外型尺寸

安装尺寸

地脚螺柱

A1

A3

N-Md1

B1

B3

B4

B6

F

G

A

H

D

B

C

E

N-Md2

2.8A

280

355

6-M8

200

290

215

290

350

230

245

315

100

355

490

235

4-M10*220

3.2A

320

385

6-M8

235

330

260

345

385

240

275

350

120

375

560

240

3.6A

360

430

6-M8

270

370

300

400

435

290

285

390

140

400

610

255

4A

400

475

8-M8

280

380

310

405

495

330

320

445

145

500

695

335

4.5A

450

520

8-M8

320

425

355

450

535

360

355

470

165

495

745

340

5A

500

570

10-M8

350

460

390

495

590

435

390

535

175

530

720

280

6A

600

685

10-M8

430

530

490

590

720

515

460

630

210

580

800

280

7A

700

820

12-M10

490

630

570

690

810

595

555

755

250

725

990

335

.风机安装使用注意事项
1、风机安装时,应先检查各零件连接是否牢固,转动是否灵活等,并要检查机壳内有无杂物。
2、风机与基础结合面、进出口风管连接时,应调整自然吻合,不得强行连接,绝不允许风管的重量集中在机壳上,以免机壳变形影响正常运转。风机进出口风管应用软管连接,并注意风机的水平位置。
3安装后试拨叶轮转动,检查是否灵活,发现不妥之处应及时调整。
4安装完毕,各部位正常后才能进行试运转。试运转过程中要严格控制电流,不能超过额定值。为防止电机因过
载而烧毁,在风机启动和试运转时,必须在无荷载的情况下进行。如情况良好,逐步将阀门开启到规定工况为止
二.风机维护工作制度
1、风机必须专人使用,专人维修。
2、风机不许带病运行。
3、定期清除风机内部的灰尘,特别是叶轮上的灰尘、污垢等杂质,以防止锈蚀和失衡。
4、风机维修必须强调首先断电停车。
5、除每次拆修后应更换润滑油外,正常情况下3-6月更换一次润滑油。
